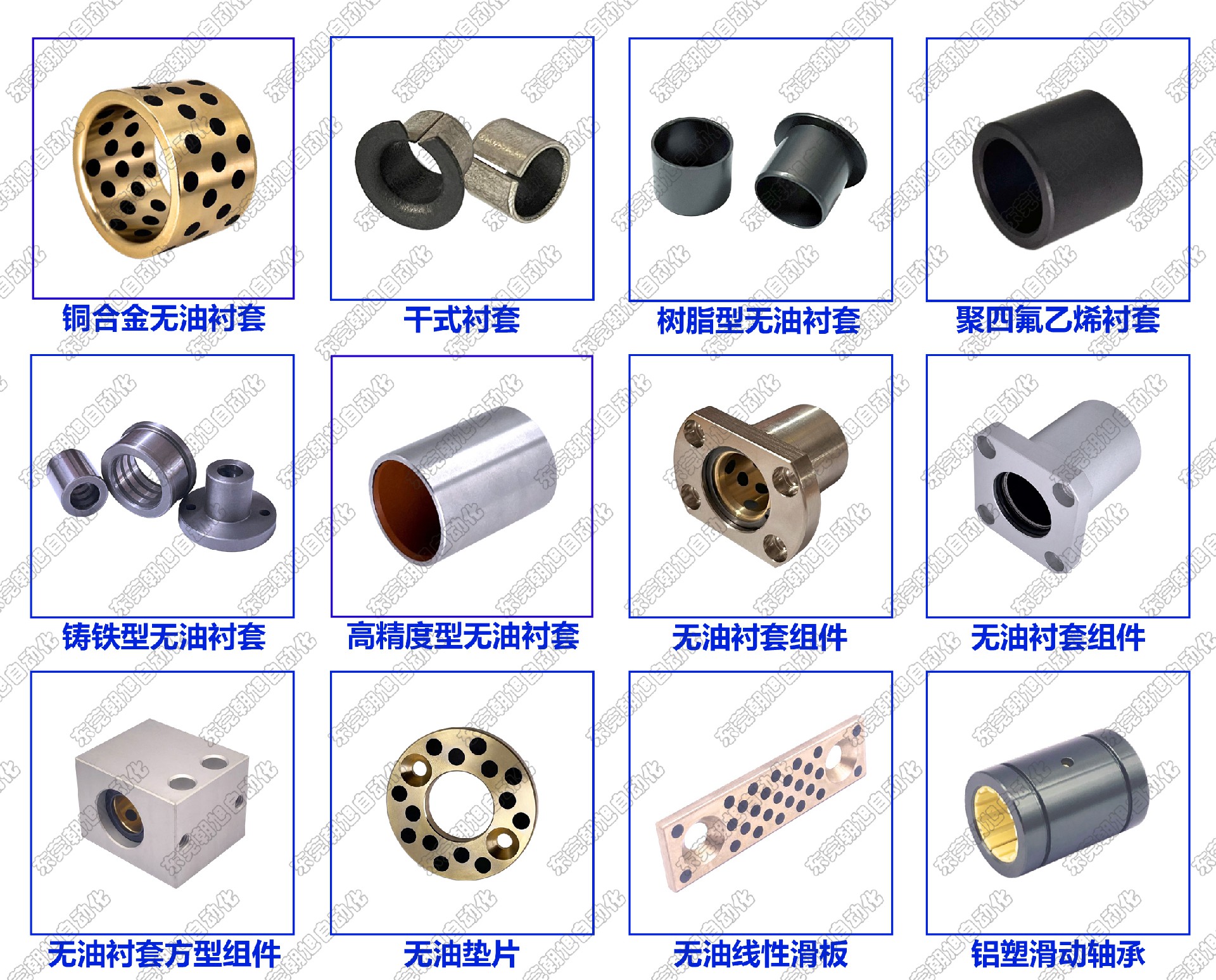

一、无油衬套是什么？

无油衬套，又称自润滑轴承、铜套、导套、石墨铜套、自润滑导套、耐磨套，是一种结合了金属轴承的承载能力与自润滑特性的特殊滑动轴承。其最大优势在于无需额外润滑或仅需极少润滑即可正常运行，降低维护成本，并延长设备使用寿命。

无油衬套的核心结构包括金属基体和嵌入的固体润滑剂。金属基体提供坚固的支撑，而固体润滑剂（如石墨、二硫化钼或PTFE）能够有效减少摩擦，确保轴承在直线或旋转运动过程中运行顺畅。

二、无油衬套的制造工艺

无油衬套的生产需要经过多道工序，每一步都直接影响最终产品的性能和质量。

1. 原材料准备：选用优质铜合金或其他金属材料，经过冶炼和铸造形成毛坯。



2. 下料：通过切割机将管料或棒料加工成所需尺寸。




3. 毛坯初加工：使用车床进行初步车削，确保尺寸精度。




4. 润滑孔加工：按照设计要求在衬套表面钻出润滑孔，孔隙率通常占表面积的20%-30%。




5. 固体润滑剂填充：将石墨等润滑材料嵌入润滑孔内，并确保其适当突出基体表面。




6. 润滑剂固化：采用烘干或自然风干方式，使润滑剂与金属基体牢固结合。




7. 粗加工：去除多余的润滑剂和金属材料，为后续精加工做好准备。




8. 精加工：使用精密车床、铣床、磨床等设备，对衬套的内外表面、端面、法兰面进行高精度加工。




9. 真空注油（适用于部分型号）：通过真空设备使润滑油渗透至润滑剂微孔，提高储油能力，进一步增强自润滑效果。




三、无油衬套的核心特点

• 高承载能力：金属基体提供出色的支撑能力，适用于重载工况。

• 耐高低温：可在高温炉或低温设备中稳定运行。

• 紧凑结构：适用于空间受限的设备设计。

• 适应多种运动方式：适用于直线运动、旋转运动及摆动运动。

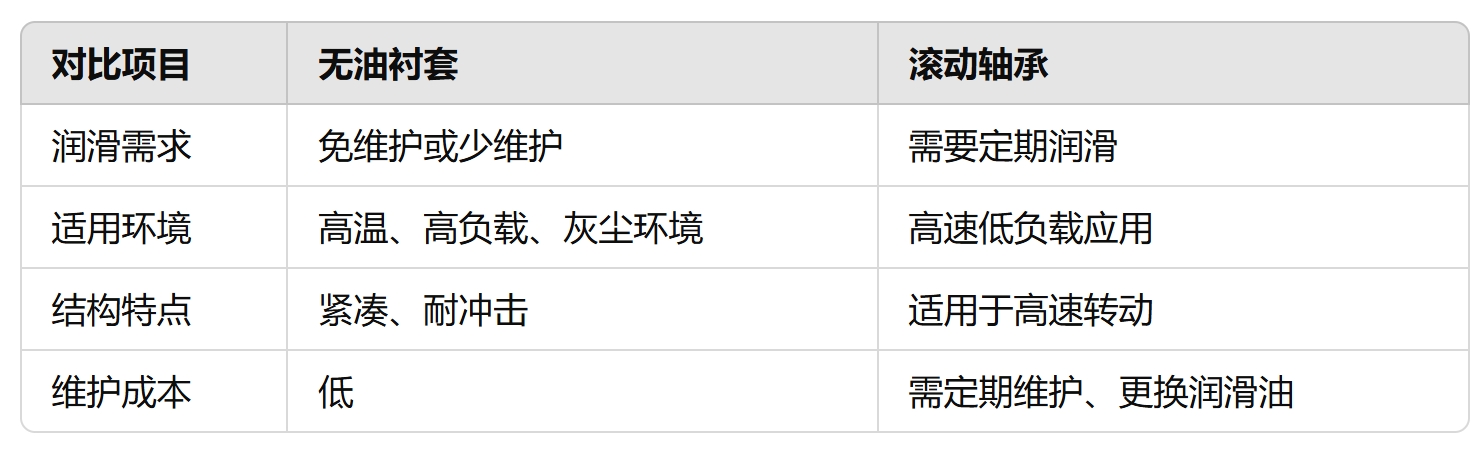

四、无油衬套 vs. 滚动轴承

无油衬套与滚动轴承各有优势，选择时应根据实际工况需求。

五、无油衬套的应用领域

无油衬套广泛应用于多个行业，涵盖以下主要领域：

• 汽车：发动机、变速箱、制动系统、座椅铰链等。

• 工程机械：挖掘机、起重机、液压缸等高负载部件。

• 自动化设备：机器人关节、导向机构、流水线装置。

• 液压设备：泵类、阀门、压缩机等核心组件。

• 模具：导向、斜契、定位等精密加工领域。

• 家电及办公设备：打印机、门窗铰链、健身器材等。

六、无油衬套的市场前景

随着工业自动化的普及和企业对维护成本的严格控制，无油衬套的应用范围正持续扩大。相较于传统润滑轴承，无油衬套的低维护、高耐用性使其成为众多企业的首选，特别是在新能源、光伏、半导体等高端制造行业，市场需求呈现快速增长趋势。

七、总结

无油衬套凭借其卓越的自润滑性能、耐磨性和耐高温特性，在汽车、工程机械、自动化设备等多个领域得到广泛应用。其独特的润滑原理和坚固的金属基体，使其成为滚动轴承的优质替代方案，为工业设备的稳定运行提供了可靠保障。
