一句话总结公式

行程 =（衬套长度 - 滚珠滑套长度） × 2（无需复杂计算，直接套用参数表！）

一、核心公式与参数定义（小白必读）

1. 公式解析

 •  行程 = ( Y − F ) × 2

 •  Y：衬套总长度（单位：mm）

 •  F：滚珠滑套固定端长度（单位：mm）

 •  原理：滚珠滑套移动距离为单程 (Y-F)，往返总行程翻倍。

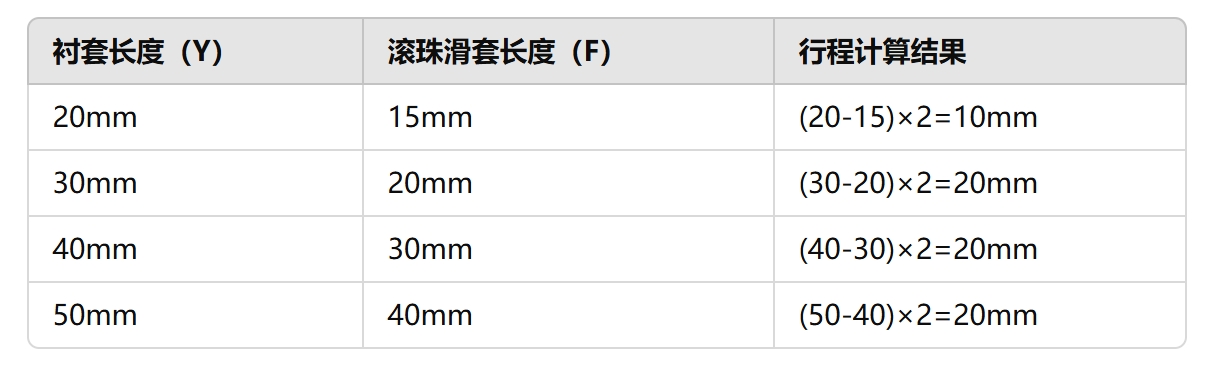

2. 标准参数对照表（直接套用）

✅ 关键结论

 •  衬套与滚珠滑套长度差越大，行程越大。

 •  推荐差值 ≥5mm（避免行程过小或为零）。

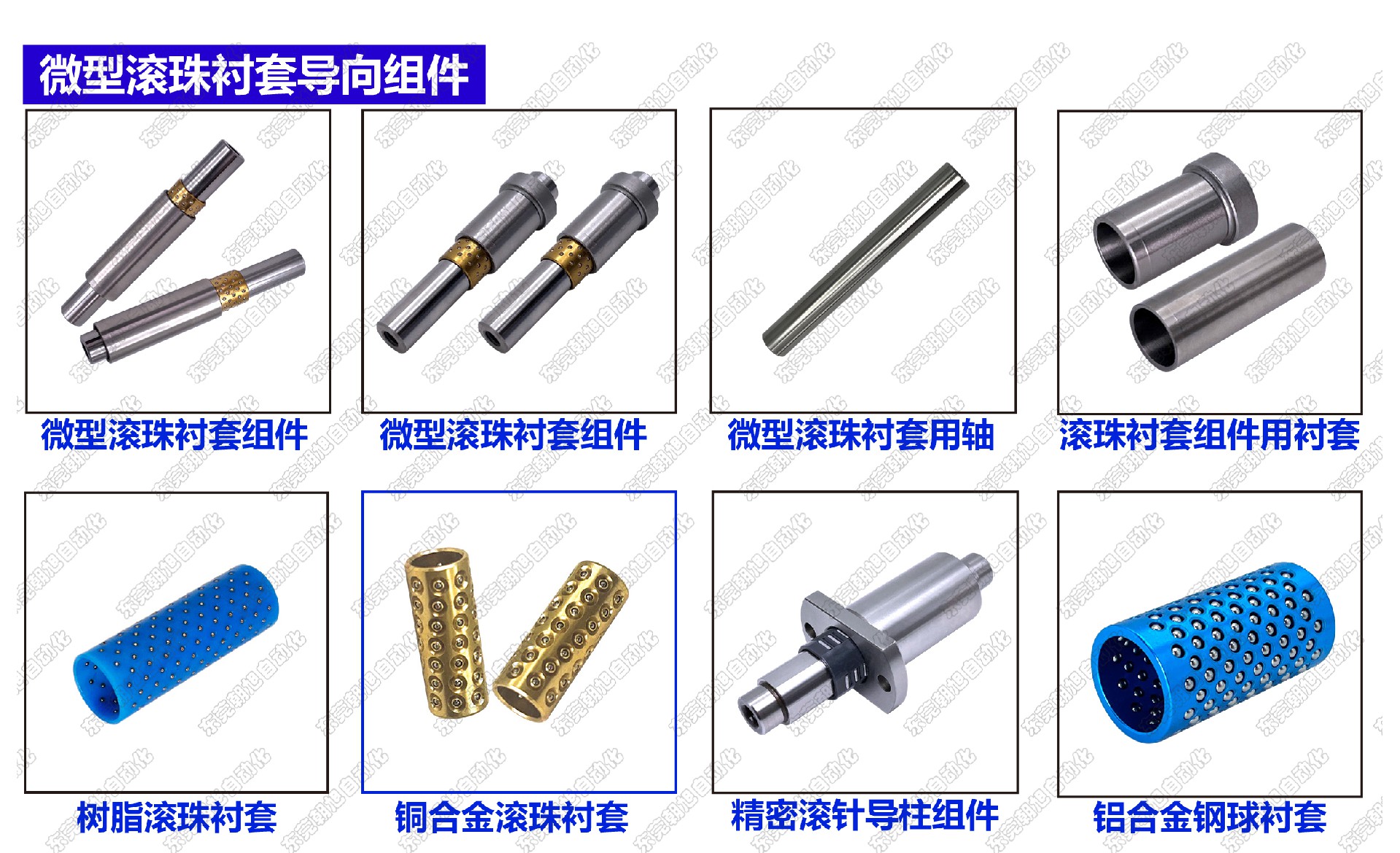

二、产品核心优势与技术亮点

1. 复合运动能力

滚珠交叉排列设计，支持三种模式：

 •  纯直线运动

 •  纯旋转运动

 •  直线+旋转复合运动

2. 高精度低摩擦

✅ 适用场景

 •  精密仪器平移台（如光学调焦机构）

 •  微型机械臂关节（需紧凑设计）

 •  自动化检测设备（高重复定位精度需求）

三、选型避坑指南（实测案例）

案例1：3D打印机Z轴升降

 •  需求：垂直行程 ≥30mm，空间限制高度 ≤60mm

 •  选型步骤：

       •  查表选衬套 Y=40mm，滚珠滑套 F=15mm

       •  计算行程：(40-15)×2=50mm

       •  验证空间：衬套长度40mm + 行程50mm = 90mm → 需结构高度 ≥90mm（不满足需求）

   ✅ 优化方案：换用 Y=30mm / F=10mm，行程=40mm，结构高度=30+40=70mm（仍超标）→ 最终选择直线电机方案。

案例2：自动化检测探头平移

 •  需求：水平行程 20mm±0.1mm，外径 ≤8mm

 •  选型步骤：

       •  查表选最小衬套 Y=20mm，滚珠滑套 F=15mm

       •  计算行程：(20-15)×2=10mm（不达标）
      ✅ 优化方案：换用 Y=30mm / F=10mm，行程=40mm，外径φ6mm → 符合需求。

四、常见问题解答（Q&A）

Q1：为什么行程是 (Y-F)×2 而不是直接差值？

答：滚珠滑套单程移动 (Y-F)，往返运动总行程翻倍（如10mm单程 → 20mm往返）。

Q2：衬套长度与导向轴长度如何匹配？

公式：导向轴长度 ≥ 衬套长度 + 行程 + 5mm 安全余量。示例：Y=30mm，行程=20mm → 轴长≥30+20+5=55mm。

Q3：滚珠不循环会卡死吗？

技术保障：滚珠交叉排列 + 预压间隙控制（-3~+8μm），无循环结构仍可平滑运动。

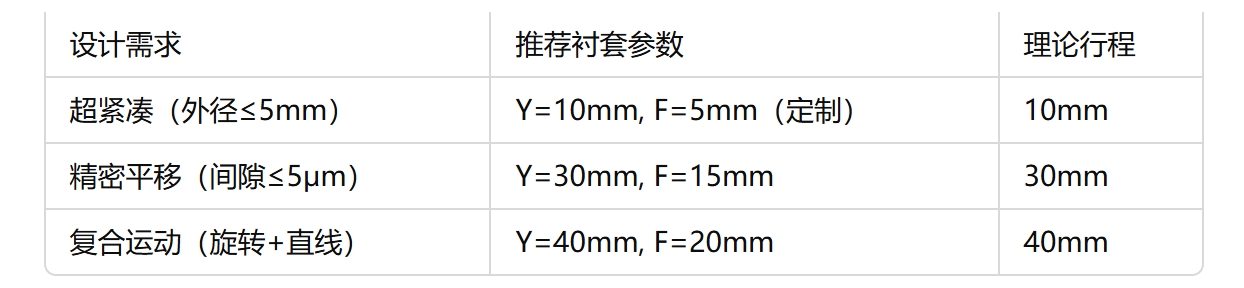

五、总结速查表（收藏备用）

⚠️ 重要提示

实际选型需预留10%行程余量，高负载场景建议咨询客服。
