在自动化设备和高精密传动系统中，线性滚珠轴承扮演着至关重要的角色。它能够实现高精度、低摩擦的线性运动，广泛应用于半导体加工设备、电子元件装配系统、食品包装机械等多个行业。本文将从结构原理、核心特点及典型应用场景等方面，带您全面了解线性滚珠轴承的基础知识。

什么是线性滚珠轴承？

线性滚珠轴承是一种将钢珠的滚动运动转化为直线往复运动的机械元件。与传统滑动轴承相比，它具有摩擦阻力小、运行精度高、使用寿命长等优势。

其内部通过精密布置的钢珠，在外壳与配套的导轴之间形成滚动循环，钢珠沿着专用的轨道不断循环往复运动，从而实现平稳的线性导向功能。

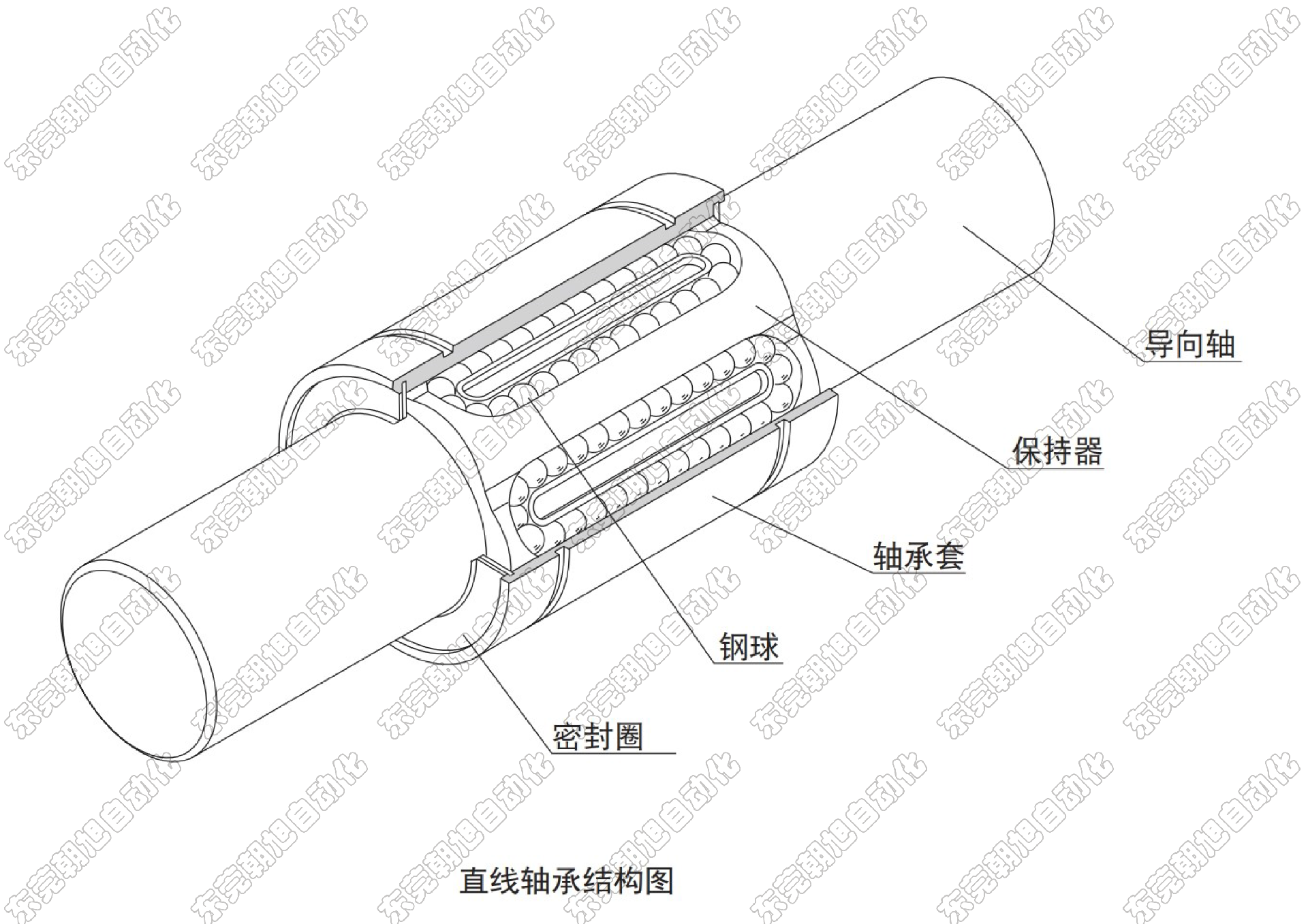

结构组成

典型的线性滚珠轴承单元主要由以下几部分组成：

• 防尘密封圈：安装在轴承两端，用于防止灰尘等异物进入轴承内部，保障运行稳定性。

• 外部壳体：也称为外部圆筒，提供整体支撑结构，并与设备外壳连接。

• 钢珠保持架：用于均匀排列钢珠并引导其循环路径，减少珠体之间的摩擦与干扰。

• 钢珠：主要的传动介质，通过滚动实现低摩擦的线性运动。

工作原理

当轴承安装在与之配套的直线导轴上后，钢珠在保持架的引导下，在外壳内部的滚道中循环滚动。导轴的直线运动由钢珠支撑并推动，整个过程中摩擦力极小，因此可以实现高效率、低噪音的直线传动。

这种结构不仅大幅降低了能耗，还能显著提升设备的定位精度与响应速度。

与滑动轴承的区别

相较于滑动轴承依靠表面接触运动，线性滚珠轴承采用滚动方式，摩擦系数显著降低。因此在高频往复或对精度要求较高的场合，滚珠轴承更具优势。

此外，滑动轴承容易因润滑不足而出现磨损或卡滞现象，而滚珠轴承即使在润滑条件较差的环境中，也能维持较长的使用周期。

典型应用场景

线性滚珠轴承的应用非常广泛，尤其适用于以下领域：

• 半导体制造设备：如晶圆传送系统，要求高洁净度与极高的定位精度；

• 电子元器件装配设备：需要高速、低摩擦的运动控制系统；

• 食品和药品包装机械：在清洁、安全和运行平稳方面有严格要求；

• 自动化搬运装置：例如直线模组、滑台等；

• 精密测量仪器：对重复定位精度要求极高。

总结

线性滚珠轴承因其高精度、低摩擦、易于安装等优势，成为现代自动化设备中不可或缺的基础传动组件。选择合适的线性滚珠轴承，不仅可以提升设备性能，也能显著延长系统寿命，降低维护成本。

在选型时，应根据实际应用环境、负载要求、行程长度等因素综合考虑，以确保系统稳定高效运行。
